Трубы гофрированные "РУВИНИЛ" 50-200мм для защиты кабельных линий

Трубы двустенные из ПНД/ПВД

Любая кабельная линия, проложенная вне закрытых помещений, нуждается в дополнительной защите от воздействия агрессивных факторов окружающей среды. Кабели являются жизненно необходимыми элементами городских или сельскохозяйственных сооружений, промышленных установок, производственных предприятий, а также автомагистралей и железнодорожных линий. Требования к наибольшей безопасности, простоте укладки, высокому качеству, надёжности и доступности по цене привели к созданию системы двустенных труб «РУВИНИЛ» для защиты кабельных линий.

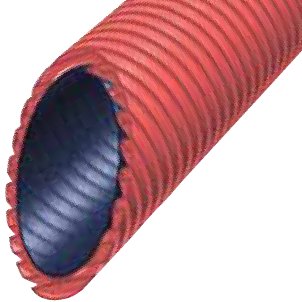

Двухслойная структура трубы «РУВИНИЛ» (наружный слой - гофрированный из ПНД, внутренний слой - гладкий из ПВД) позволяет, в сочетании с незначительным весом и высокой стойкостью к воздействию внешних силовых нагрузок, легко протягивать внутри неё кабель. Укладку можно производить как летом, так и в зимние месяцы при температуре окружающей среды не ниже -25 °С. Диапазон рабочих температур смонтированной системы: от -40 °С до +90 °С.

ТУ 2248-001-59369841-2003
Материал внешний слой - гофрированный ПНД, внутренний ПВД
Цвет
  • Красные для электрических кабелей
  • Синие для систем связи и телекоммуникаций
  • Черные для кабельных линий общего назначения

Где используют системы двустенных труб "Рувинил"

  • ЭЛЕКТРОСНАБЖЕНИЕ
    • защита кабелей низкого и высокого напряжения при укладке непосредственно в грунт, через водные преграды, а также в трубы, блоки, по мостам и эстакадам.
  • КОММУНАЛЬНОЕ ХОЗЯЙСТВО
    • уличное освещение, вывески с названиями улиц и световая реклама, кабели системы управления техническими сооружениями для отвода воды и др.
  • АВТОМАГИСТРАЛИ И ЖЕЛЕЗНОДОРОЖНЫЕ ПУТИ
    • уличная регулировка световых сигналов, кабели системы сигнализации и управления светофорами.
  • ЛИНИИ СВЯЗИ
    • телефонные, телевизионные и компьютерные кабельные линии.
  • ВОДО- И ГАЗОСНАБЖЕНИЕ
    • защита для подведённого к дому трубопровода, газовых и прочих (в том числе -электрических) коммуникаций.

Информация по укладке защитных труб "Рувинил"

  1. Диаметр защитной трубы определяется типом кабеля и количеством кабельных линий. Возможна прокладка в защитной трубе большого диаметра нескольких защитных труб меньшего диаметра.
  2. Выкапывается траншея глубиной 70 см (в зеленой зоне допустимо заглубление на 40 см, в жестком грунте и под участками дороги - до 100см). Ширина траншеи рассчитывается исходя из диаметра трубы и количества прокладываемых линий. В случае укладки двух и более линий расположение труб горизонтальное, на коротких участках в особых случаях возможна вертикальная укладка.
  3. Под дорогами, в мостах и эстакадах прокладывается дополнительная резервная линия. Труба укладывается на песочную подушку. Заготовки труб необходимой длины без особых усилий нарезаются обыкновенным монтажным ножом.
  4. Стыковка труб производится посредством соединительных муфт. Для герметизации стыка используется уплотнительное кольцо. В качестве альтернативного метода стыковки можно использовать термоусадочную трубку (ТУТ). Зачастую необходимо применять заглушки для избежания попадания воды и мусора внутрь трубы.
  5. На прямых участках через 120-140 метров необходима установка смотровых колодцев. Также, колодцы должны устанавливаться при поворотах и в местах ответвления от трассы. В основном используются бетонные смотровые колодцы марок ККС-1 и ККС-2 (существуют также колодцы больших размеров марок ККС-3 и ККС-4).
  6. Последовательность работ следующая: сначала прокладывается труба и устанавливаются смотровые колодцы, затем через трубу протягивается кабель с помощью универсального зонда (зонд используется столько же раз, сколько кабелей нужно уложить в одну трубу), затем монтируются кабельные муфты и линия вводится в эксплуатацию, далее герметизируются места ввода труб в колодцы и крышки колодцев, затем по маршруту трассы устанавливаются информационные таблички с указанием назначения и глубины закладки кабеля.
  7. Дальнейшая эксплуатация кабельной трассы заключается в периодических обходах и визуальном контроле возможных мест повреждения линии.
  8. В закрытых распределительных устройствах и на телефонных станциях, внутри помещений для прокладки трубы в шахтах и тоннелях используют дополнительные аксессуары: клипсы крепежные с защелками для фиксации труб на вертикальных поверхностях и держатели расстояния (штабелёры) для выравнивания нескольких труб.

Укладка защитных труб "Рувинил" в летний период

Укладка защитных труб "Рувинил" в зимний период
