Геометрические характеристики

    1. Общие положения

Размеры должны измеряться в соответствии с prEN 496.

ПРИМЕЧАНИЕ: Приводимые для определения соответствующих размеров цифры схематичны. Они не точно соответствуют изготавливаемым компонентам.

______________________

1)В соответствии с цветовым регистром RAL 840-HR.

    1. Размеры труб

      1. Внешние диаметры

Средний внешний диаметр, dem, должен соответствовать таблице 3.

Таблица 3: Средние внешние диаметры

Размеры в миллиметрах

Номинальный размер DN/OD 1)

Номинальный внешний диаметр

dn

Средний внешний диаметр

dem,min

dem,max

110

110

110,0

110,3

125

125

125,0

125,3

160

160

160,0

160,4

200

200

200,0

200,5

250

250

250,0

250,5


315

315

315,0

315,6

(355)

355

355,0

355,7

400

400

400,0

400,7

(450)

450

450,0

450,8

500

500

500,0

500,9


630

630

630,0

631,1

(710)

710

710,0

711,2

800

800

800,0

801,3

(900)

900

900,0

901,5

1000

1000

1000,0

1001,6

1) Размеры, не являющиеся предпочтительными, заключены в скобки.

      1. Овальность

Овальность, измеренная сразу же после изготовления, должна быть меньше или равна 0,024dn.

      1. Длина труб

Эффективная длина трубы, I, должна быть не менее той, что декларирована изготовителем при измерении, как это показано на рисунке 1.

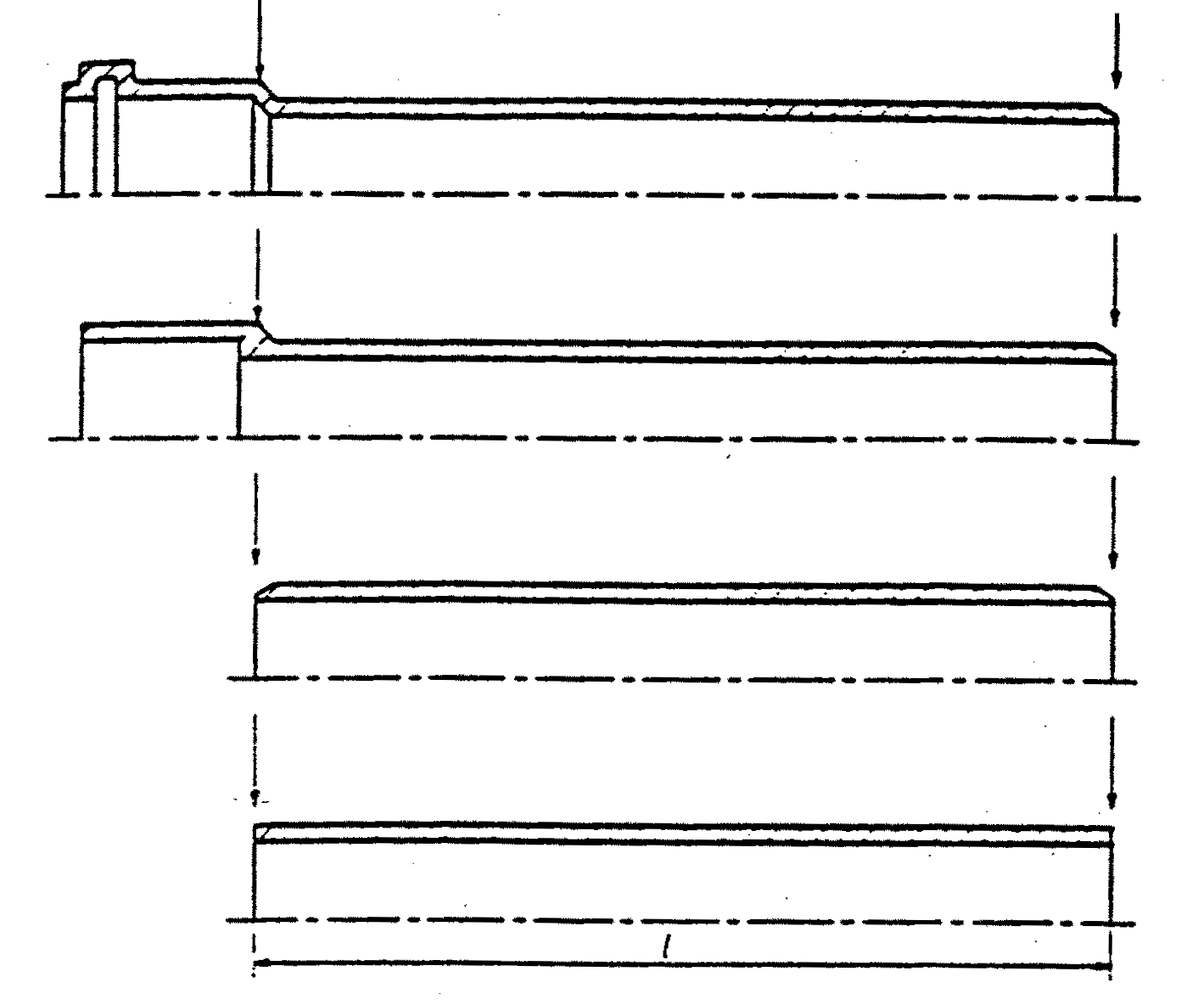

Рисунок 1: Эффективная длина труб

      1. Снятие фаски

Если используется фаска, угол снятия фаски должен быть в диапазоне от 15о до 45о относительно оси трубы (смотри рисунок 2 и таблицу 5 или рисунок 7 и таблицу 8).

Оставляемая толщина стенки на торце трубы должна быть не менее 1/3 еmin.

      1. Толщины стенок

Толщина стенки, е, должна соответствовать таблице 4, где максимальная толщина стенки в любой точке допускается равной 1,2 еmin, при условии что средняя толщина стенки, еm, меньше или равна определенному значению еm,max.

Таблица 4: Толщины стенок

Размеры в миллиметрах

Номинальный размер DN/OD1)

Номинальный внешний диаметр

dn

SN 2

SDR 51 2)

SN 4

SDR 41

SN 8

SDR 34


emin


em,max


emin


em,max


emin


em,max

110

110

--

--

3,2

3,8

3,2

3,8

125

125

--

--

3,2

3,8

3,7

4,3

160

160

3,2

3,8

4,0

4,6

4,7

5,4

200

200

3,9

4,5

4,9

5,6

5,9

6,7

250

250

4,9

5,6

6,2

7,1

7,3

8,3


315

315

6,2

7,1

7,7

8,7

9,2

10,4

(355)

355

7,0

7,9

8,7

9,8

10,4

11,7

400

400

7,9

8,9

9,8

11,0

11,7

13,1

(450)

450

8,8

9,9

11,0

12,3

13,2

14,8

500

500

9,8

11,0

12.3

13,8

14,6

16,3


630

630

12,3

13,8

15,4

17,2

18,4

20,5

(710)

710

13,9

15,5

17,4

19,4

--

--

800

800

15,7

17,5

19,6

21,8

--

--

(900)

900

17,6

19,6

22,0

24,4

--

--

1000

1000

19,6

21,8

24,5

27,2

--

--

1) Размеры, не являющиеся предпочтительными, заключены в скобки.

2) SDR 51 применяется только для кода области применения “U”.

    1. Размеры фитингов

      1. Внешние диаметры

Средний внешний диаметр, dem, втулки должен соответствовать таблице 3.

Овальность должна соответствовать требованиям, изложенным в 6.2.2.

      1. Расчетные длины (Z)

Z- длина(ы) фитингов (смотри рисунки с 8 по 11 и рисунки с 13 по 18) должны определяться изготовителем.

ПРИМЕЧАНИЕ: Z-длины предназначены для помощи расчета форм и не должны использоваться в целях контроля качества. В качестве руководства можно использовать ISO 265-1:1988.

      1. Толщины стенок

        1. Минимальная толщина стенок, emin, тела или втулки фитинга должна соответствовать таблице 4, за исключением уменьшения в 5%, получаемого в результате разрешенного смещения центральной части. В этом случае среднее значение толщины двух противоположных стенок должно быть равно или превышать значения, данные в таблице 4.

        2. Где фитинг или переходник используется для перехода между двумя нормальными размерами, толщина стенки каждой соединительной детали должна соответствовать требованиям для применяемого номинального размера. В этом случае допускается постепенное изменение толщины стенки тела фитинга от одной толщины до другой.

        1. Толщина стенки перекрытия врезаемого патрубка (смотри рисунок 18) должна быть равна или больше, чем emin применяемого размера и последовательного (смотри таблицу 4) входного отверстия.

        2. Толщина стенки фитингов фабричного изготовления, за исключением втулки и раструба, может изменяться локально при процесс производства, при условии что минимальная толщина стенки тела соответствует e3,min, приведенной в таблице 6 в соответствии с SDR.

    1. Размеры раструбов и втулок

      1. Втулки и раструбы с уплотнительными кольцами из эластомера

        1. Диаметры и длины

Диаметры и длины втулок и раструбов с уплотнительными кольцами из эластомера должны соответствовать таблице 5 (смотри рисунки 2, 3 или 4).

Если уплотнительные кольца фиксируются прочно, размеры в соответствии с минимальным значением А и максимальным значением С должны измеряться относительно эффективной точки герметизации (смотри рисунок 4), как определяется изготовителем. Эта точка определит все герметизирующее действие.

Допускаются разные конструкции втулок и раструбов с уплотнительными кольцами из эластомера при условии, что стыки соответствуют требованиям, приведенным в таблице 15.

Таблица 5: Диаметры и длины втулок и раструбов с уплотнительными кольцами из эластомера

Размеры в миллиметрах

Номинальный размер DN/OD1)

Номинальный внешний диаметр

dn

Раструб

Втулка





H2)

dsm,min

Amin

Cmax

L1,min

110

110

110,4

32

26

60

6

125

125

125,4

35

26

67

6

160

160

160,5

42

32

81

7

200

200

200,6

50

40

99

9

250

250

250,8

55

70

125

9

315

315

316,0

62

70

132

12

(355)

355

356,1

66

70

132

13

400

400

401,2

70

80

150

15

(450)

450

451,4

75

80

155

17

500

500

501,5

80

803)

160

18

630

630

631,9

93

953)

188

23

(710)

710

712,1

101

1093)

210

28

800

800

802,4

110

1103)

220

32

(900)

900

902,7

120

1253)

245

36

1000

1000

1003,0

130

1403)

270

41

  1. Размеры, не являющиеся предпочтительными, заключены в скобки.

  2. Приблизительные значения, когда применяется фаска 15о.

  3. Допускаются более высокие значение для С, при условии что изготовитель приводит в своей документации реально требуемое значение L1,min в соответствии с уравнением L1,min= Amin +C

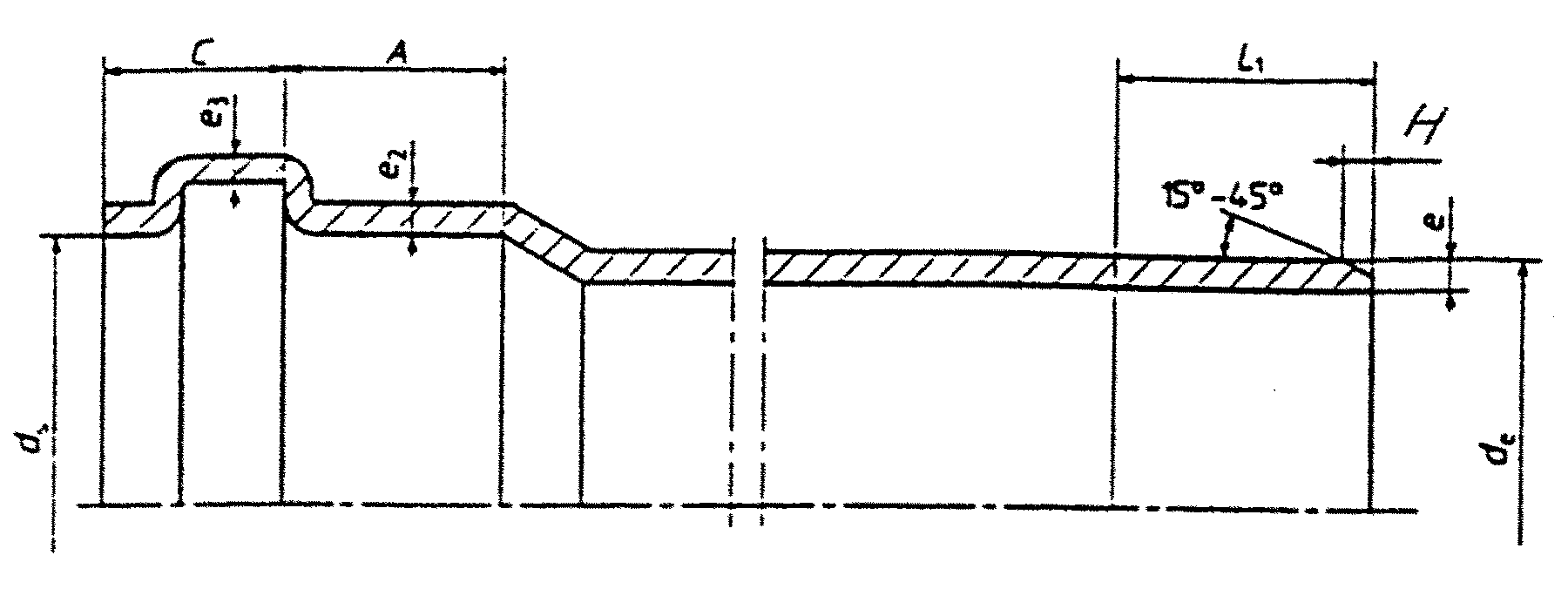

Рисунок 2: Базовые размеры раструбов и втулок для соединений с уплотнительными кольцами из эластомера

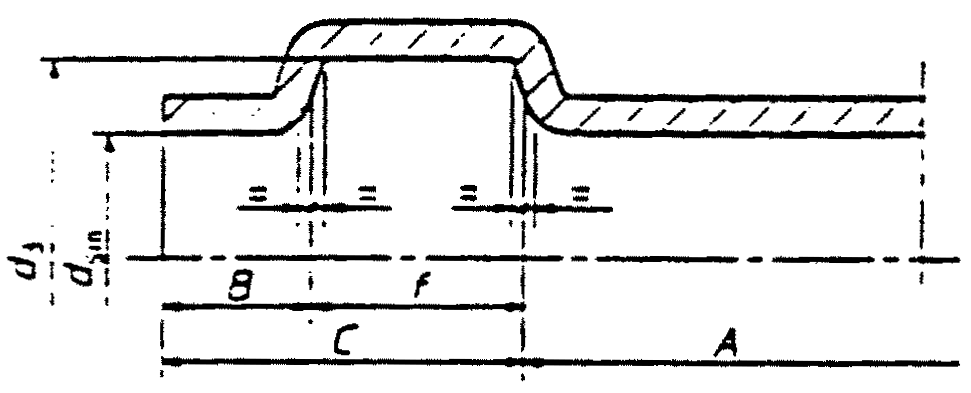

Рисунок 3: Типичные конструкции канавок для раструбов с уплотнительными кольцами из эластомера

Рисунок 4: Пример измерения эффективной уплотнительной точки


        1. Толщины стенок раструбов

Толщины стенок раструбов, e2 и е3 (смотри рисунок 2), за исключением устья раструба, должны соответствовать таблице 6.

Допускается 5% уменьшение e2 и е3 в результате сдвига центральной части.

В этом случае среднее значение толщины двух противоположных стенок должно быть равно или превышать значения, данные в таблице 6.

Если уплотнительное кольцо располагается с помощью блокировочного колпачка или кольца (смотри рисунок 5), толщина стенки в этом месте должна рассчитываться при сложении толщины раструба и толщины стенки блокировочного колпачка или кольца в соответствующих местах в том же самом поперечном сечении.

Таблица 6: Толщина стенок раструбов

Размеры в миллиметрах

Номинальный размер DN/OD1)

Номинальный внешний диаметр

dn

SN 2

SDR 51 2)

SN 4

SDR 41

SN 8

SDR 34

e2,min

e3,min

e2,min

e3,min

e2,min

e3,min

110

110

--

--

2,9

2,4

2,9

2,4

125

125

--

--

2,9

2,4

3,4

2,8

160

160

2,9

2,4

3,6

3,0

4,3

3,6

200

200

3,6

3,0

4,4

3,7

5,4

4,5

250

250

4,5

3,7

5,5

4,7

6,6

5,5


315

315

5,6

4,7

6,9

5,8

8,3

6,9

(355)

355

6,3

5,3

7,8

6,6

9,4

7,8

400

400

7,1

6,0

8,8

7,4

10,6

8,8

(450)

450

8,0

6,6

9,9

8,3

11,9

9,9

500

500

8,9

7,4

11,1

9,3

13,2

11,0


630

630

11,1

9,3

13,9

11,6

16,6

13,8

(710)

710

12,6

10,5

15,7

13,1

--

--

800

800

14,1

11,8

17,7

14,7

--

--

(900)

900

16,0

13,2

19,8

16,5

--

--

1000

1000

17,8

14,7

22,0

18,4

--

--

1) Размеры, не являющиеся предпочтительными, заключены в скобки.

2) SDR 51 применяется только для кода области применения “U”.

Рисунок 5: Пример расчета толщины стенки раструба с фиксирующим колпачком


        1. Размеры для раструбов «типа уплотнительного кольца»

Размеры раструбов «типа уплотнительного кольца» должны соответствовать таблице 7 (смотри рисунок 6).

Таблица 7: Размеры раструбов «типа уплотнительного кольца»

Размеры в миллиметрах

Номинальный размер DN/OD1)

Номинальный внешний диаметр

dn

Раструб

Канавка

dsm,max

Bmin

d3,min

d3,max

fmin

fmax

110

110

110,9

6

120,3

121,3

9,1

11,1

125

125

125,9

7

137,1

138,2

10,4

12,6

160

160

161,0

9

173,8

175,0

11,7

14,1

200

200

201,1

12

215,6

217,0

13,0

15,8

250

250

252,0

18

272,9

274,5

19,5

26,7

315

315

317,3

20

338,9

340,9

20,8

28,4

(355)

355

357,5

22

383,0

385,2

22,5

30,5

400

400

402,8

24

427,1

429,5

24,1

32,6

(450)

450

453,5

26

480,2

482,8

27,0

36,3

500

500

503,5

28

533,2

536,0

29,9

39,9

630

630

633,9

34

669,6

673,0

34,4

46,4

(710)

710

714,1

38

753,8

757,0

39,0

52,1

1) Размеры, не являющиеся предпочтительными, заключены в скобки.

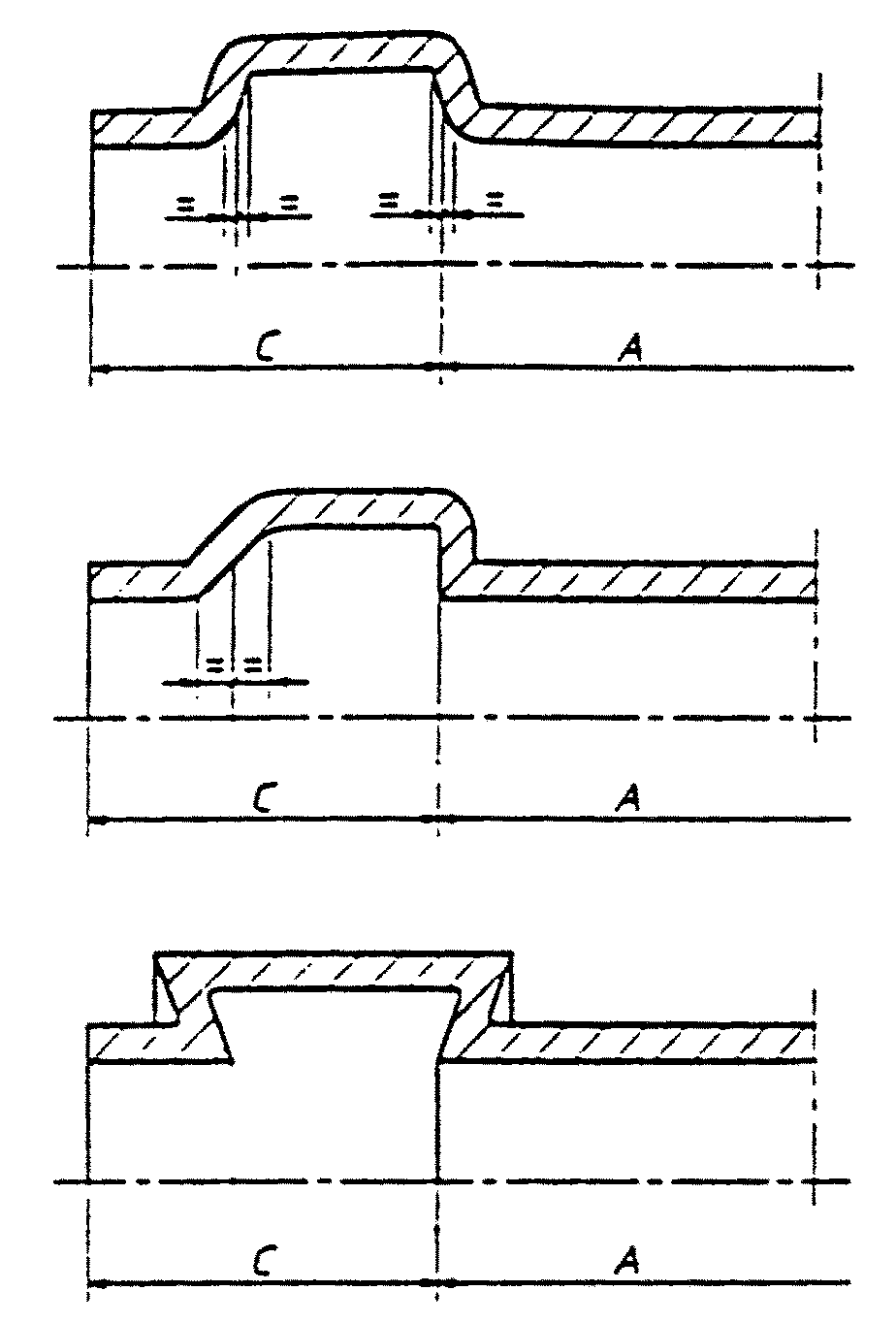

Рисунок 6: Базовые размеры для раструбов «типа уплотнительного кольца»

      1. Раструбы и втулки с вяжущим компаундом

        1. Диаметры и длины

Диаметры и длины раструбов и втулок с вяжущим компаундом (смотри рисунок 7) должны соответствовать таблице 8.

Изготовитель должен декларировать конусность или параллельность раструба. Если раструб параллельный или близок к параллельному, средний внутренний диаметр раструба, dsm, должен относится ко всей длине раструба. Если раструб конусный, тогда ограничения для dsm, должны относиться к средней точке раструба с максимальным углом конусности 20’(минут) к оси раструба.

Таблица 8: Диаметры и длины раструбов и втулок с вяжущим компаундом

Размеры в миллиметрах

Номинальный размер DN/OD1)

Номинальный внешний диаметр

dn

Раструб

Втулка

dsm,min

dsm,max

L2,min

L1,min

H1)

110

110

110,2

110,6

48

54

6

125

125

125,2

125,7

51

61

6

160

160

160,3

160,8

58

74

7

200

200

200,4

200,9

66

90

9

1) Приблизительные значения, когда используется фаска 15о.


Рисунок 7: Базовые размеры раструбов и втулок для стыков с вяжущим компаундом

        1. Толщины стенок раструбов

Толщины стенок раструбов, е2 (смотри рисунок 7), должны соответствовать таблице 6.

    1. Типы фитингов

Данный стандарт применяется к следующим типам фитингов. Допускаются другие конструкции фитингов.

а) Колена (смотри рисунки 8, 9, 10 или 11)

  • неизогнутые или изогнутые под углом (смотри ISO 265-1:1988)

  • втулка/раструб или раструб/втулка.

ПРИМЕЧАНИЕ 1: Предпочтительные номинальные углы  следующие: 15о, 30о, 45о, 67о30’, 87о30’ – 90о.

б) Соединительные муфты и сдвиговые соединительные муфты (смотри рисунок 12)

в) Переходные муфты (смотри рисунок 13)

г) Патрубки и переходные отводы (смотри рисунки 14, 15, 16 или 17)

  • неизогнутые или изогнутые под углом (смотри ISO 265-1:1988)

  • втулка/раструб или раструб/втулка.


ПРИМЕЧАНИЕ 2: Предпочтительные номинальные углы  следующие: 45о, 67о30’, 87о30’ – 90о.

д) Врезаемые патрубки (смотри рисунок 18)

  • номинальный угол  может быть равен 87о30’- 90о только, когда dn2/dn12/3;

  • минимальное осевое перекрытие L:

Размеры в миллиметрах

dn2

110

125

160

200

Lmin

50

60

70

80

  • для врезок, имеющих dn1<315 мм, перекрытие не должно быть меньше, чем половина окружности;

  • для врезок, имеющих dn1315 мм, боковое перекрытие должно быть не менее 80 мм;

ПРИМЕЧАНИЕ 3: Предпочтительный номинальный угол  =45о.

е) Заглушки (смотри рисунок 19)

-минимальная длина втулки, Mmin = (Cmax+10) мм (смотри таблицу 5).

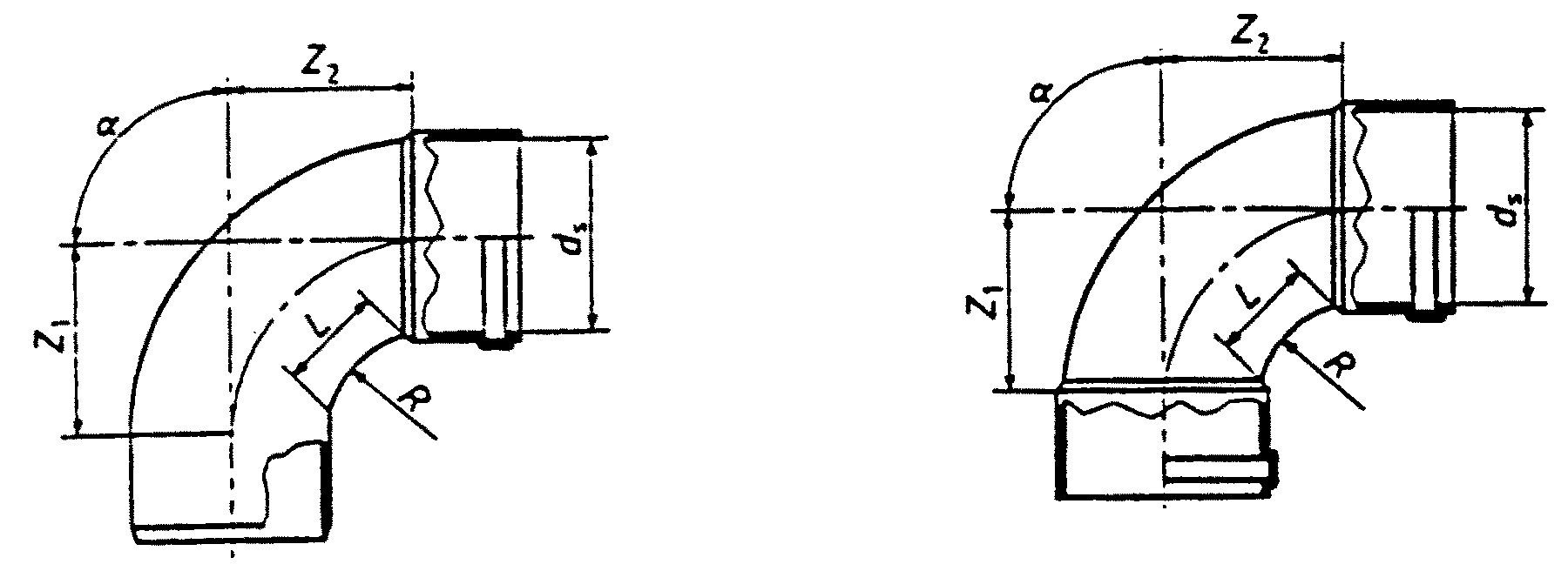

Рисунок 8: Колено с раструбом на одной стороне (не изогнутое)

Рисунок 9: Колено с раструбами с двух сторон (не изогнутое)




Рисунок 10: Колено с раструбом на одной стороне (изогнутое)

Рисунок 11: Колено с раструбами с двух сторон (изогнутое)






Рисунок 12: Соединительная муфта

Рисунок 13: Переходник


Рисунок 14: Ответвление (не изогнутое)

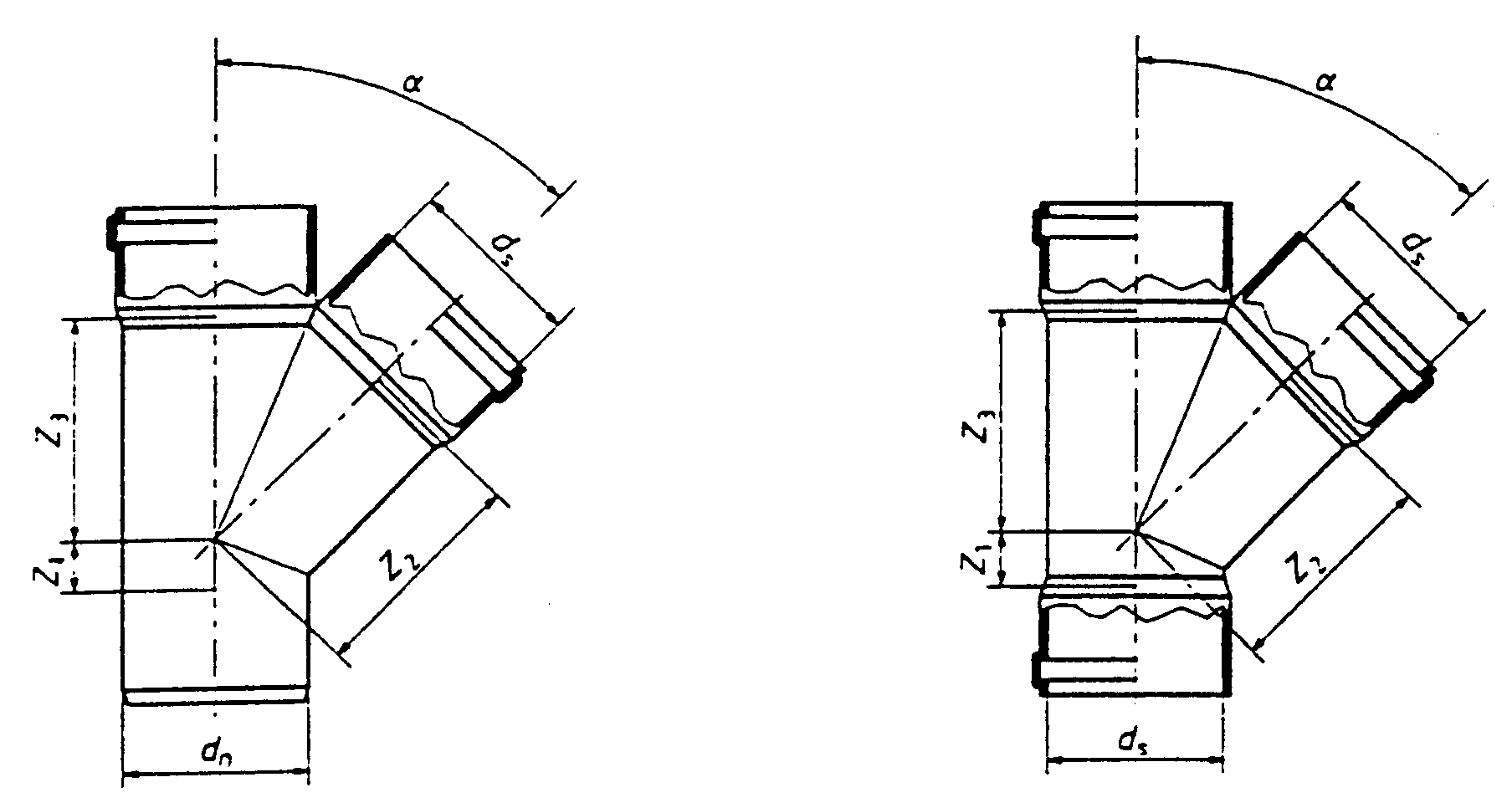

Рисунок 15: Ответвление с раструбами на всех соединениях (не изогнутое)

Рисунок 16: Переходное ответвление (изогнутое)

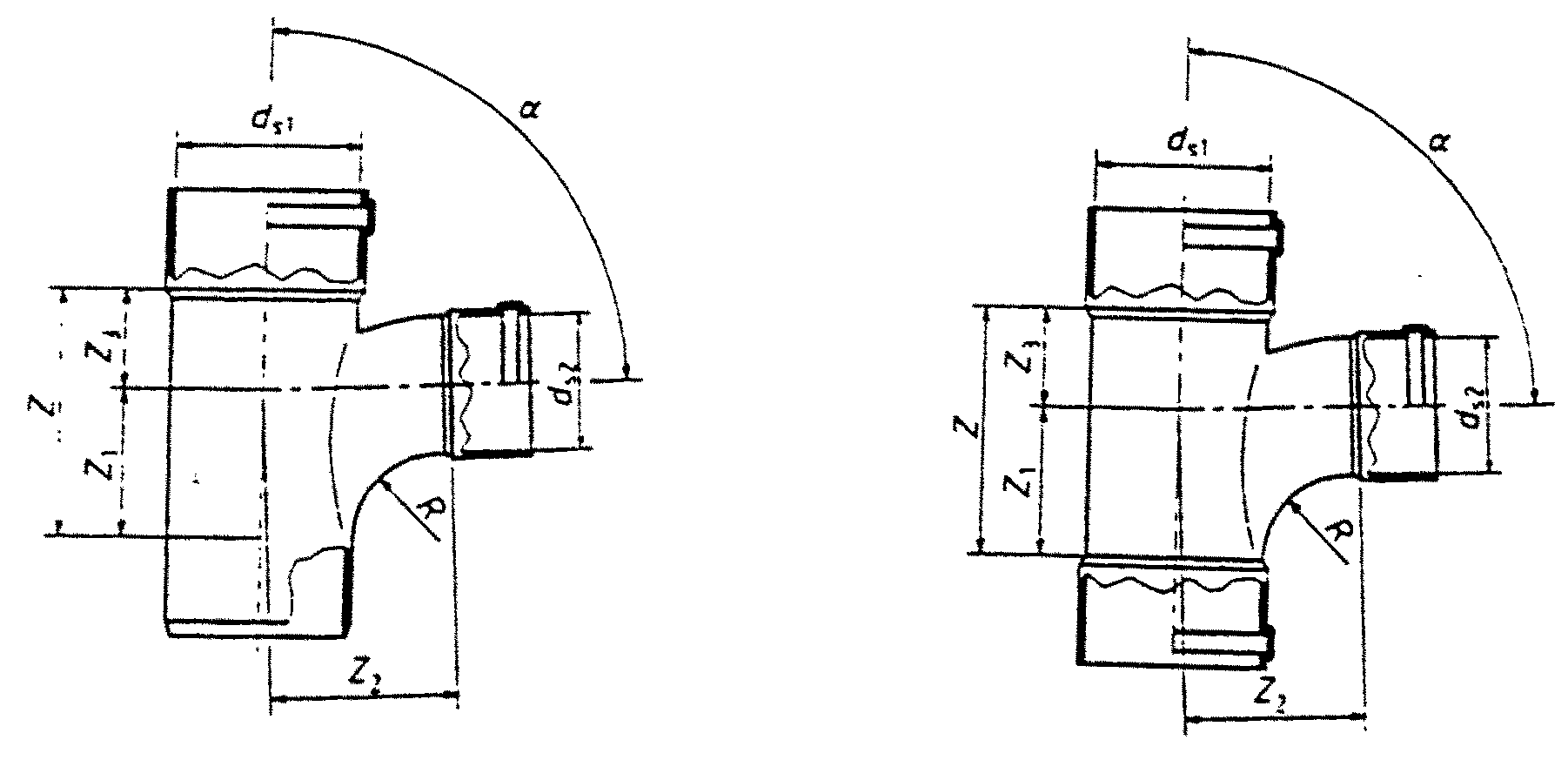

Рисунок 17: Переходное ответвление с раструбами на всех соединениях (изогнутое)

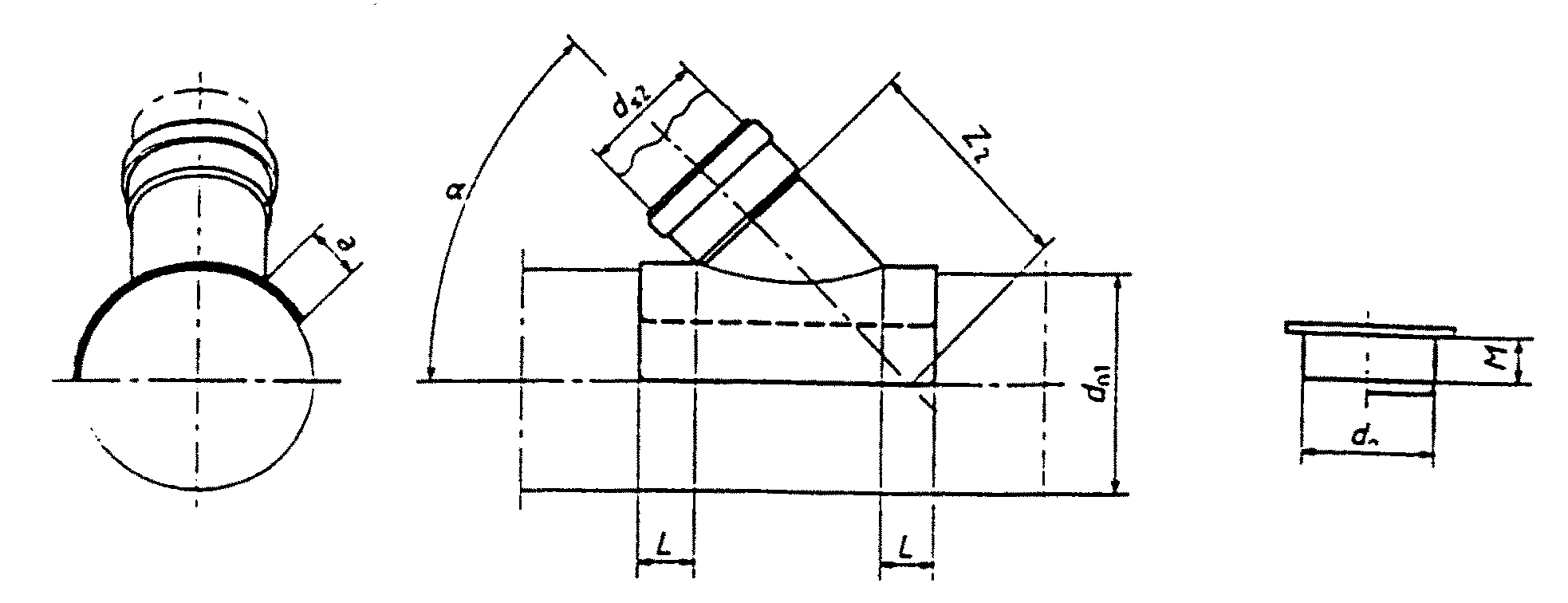

Рисунок 18: Врезной патрубок

Рисунок 19: Заглушка
