IV. Правила ремонта канализационной сети из труб PVC-U
1. Введение
Канализационная сеть должна обеспечивать постоянный отвод сточных и дождевых вод с места подводки их к сети и до очистительных сооружений (или тного резервуара). В связи с этим канализационная сеть нуждется:
-
систематического осмотра,
-
проведения проб и ремонтов
Эксплуатирующее канализационную сеть предприятие должно иметь полную и актуальную инвентаризационную документацию сети и ее арматуры.
Для обеспечения проходимости сети предприятие должно иметь оборудование для гидравлической прочистки каналов струей воды под давлением около 10 Мпа. Не допускается применение для этих целей механических приспособлений с металлическими спиралями или крюками.
Техосмотр канализационной сети необходим для:
- проверки состояния наземного оборудования,
- контроли состояния сети и уровня ее загрязнения, проходимости уличных и дворовых отводов,
- выявления провалов на трассе сети (возможны повреждения),
- выявления не заявленных подключений отвода стоков к сети.
Ремонтные работы
- промывку каналов и удаление из них загрязнений, в основном удаление песка из колодцев и дождевых приемников,
- замену поврежденных влазов, решеток, уличных подводов, ступеней колодцев,
- ремонт внутри ревизионных колодцев.
Ремонты
Ремонтные работы сводятся к замене поврежденных участков сети на новые.
Для замены поврежденного участка следует:
- произвести раскопку на месте повреждения (по необходимости осушить и отвести воду),
- перекрыть сток на данном участке сети,
- перекачивать стоки из ревизионного колодца выше места повреждения в колодец ниже повреждения,
- произвести ремонт поврежденного участка,
- произвести обсыпку труб и засыпку траншеи.
Эксплуатационные и аварийные ремонты канализационной сети из труб PVC-U должны выполнять исключительно сантехники с необходимыми квалификациями.
Все ремонтные и эксплуатационные работы следует вести с соблюдением правил техники безопасности и гигиены труда.
2. Повреждения и их ремонт
В канализационной сети из PVC-U можно выделить следующие виды повреждений:
- повреждения местного характера (трещины, дыры),
- разгерметизация раструбного соединения,
- продольные повреждения - вдоль трубы.
Работы следует вести в осушенной траншее. Поврежденные места должны быть полностью открыты, чтобы иметь доступ к целому охвату трубы.
3. Технология ремонтных работ
3.1. Ремонт точечных повреждений
Точечные повреждения на трубопроводе из PVC-U это мелкие одиночные трещины или отверстия величиной до 50-60 мм. Такие повреждения могут возникать по причине неосторожной укладки, монтажа или ударов во время засыпки.
Способы устранения повреждений:
- закладка ремонтной зажимной обоймы из PVC-U на резиновую прокладку,
- наклейка при помощи агрессивного клея отрезка трубы из PVC-U, подобранного термически до наружного диаметра трубы.
При более крупных повреждениях иногда следует применять из PVC-U символ NPSP или NPNP в зависимости от типа применяемых труб.
Для выполнения ремонта при помощи раструбной муфты (диаметром до 160 мм) необходимо:
- вырезать поврежденный отрезок трубы,
- оттянуть один конец разрезанной трубы вверх,
- обработать оба конца разрезанной трубы: нанести фазетку на края, обозначить глубину втиска и смазать составом для уменьшения трения,
- наложить раструбную муфту с уплотнительными кольцами на отогнутый гладкий конец трубы пока край раструба не сравняется с гладким концом,
- выравнять по оси оба гладких конца трубы,
- передвинуть муфту с одного конца на другой при помощи устройства для втискивания, обращая внимание на нанесенные ранее обозначения глубины втиска.
3.2. Ремонт продольных повреждений
Продольными поврежденими на трубах из PVC-U считаются трещины продольные или поперечные на поверхности трубы длиной более 50 мм.
Эти повреждения требуют замены поврежденного участка трубы при помощи вставки нового гладкого патрубка из трубы PVC-U (на место вырезанного) и двух раструбных муфт.
Схема ремонта повреждения представлена на рисунке 11.

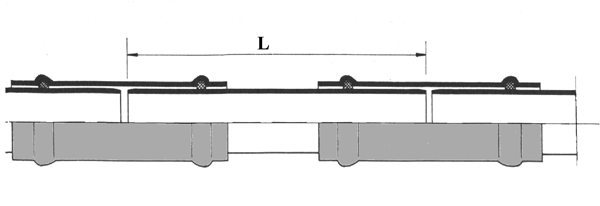

Рис. 11. Ремонт повреждения с применением двух раструбных муфт
Очередность действий при ремонте продольного повреждения с применением двух раструбных муфт из PVC-U:
- вырезать перпендикулярно к оси трубы поврежденный участок длиной L, но не короче, чем длина одной муфты,
- на обоих концах трубы следует: сделать фаски, обозначить глубину втиска смазать жидкостью для скольжения,
- приготовить патрубок с гладкими концами, короче вырезанного участка на 5 мм, на концах сделать фаски, обозначить глубину втиска смазать жидкостью для скольжения,
- натянуть раструбные муфты с уплотнительными кольцами на оба конца разреза трубы так, чтобы концы труб и муфт сравнялись,
- приготовленный патрубок следует вставить вместо вырезанного участка между муфтами,
- при помощи устройства натянуть муфты на концы патрубка до обозначенных глубин насадки.
3.3. Отсутствие герметичности раструбного соединения
Причиной отсутствия герметичности раструбного соединения может быть:
косая резка- повреждение раструба,
- технический дефект уплотнительного кольца,
- уплотнитель вложен в канавку раструба неточно или с загрязнением (песок),
- уплотнитель расположен в канавке раструба неправильно,
- отсутствие уплотнителя.
В связи с вышеуказанными и длугими причинами современные технические решения предусматривают фабричный монтаж уплотнительных колец в канавках раструбов и труб.
Во всех в/у случаях отсутствия герметичности раструба необходимо демонтировать его и заменить уплотнительное кольцо.
Демонтаж соединения связан с необходимостью разрезки трубы в двух местах для устранения участка длиной L + 1м. Один разрез А – В выполняется перпендикулярно оси трубы с применением подложенного под трубу корытка, пилкой для резки дерева с мелкими зубьями. Второй разрез C – D выполняется наискось.
Способ резки показан на рис. 12.

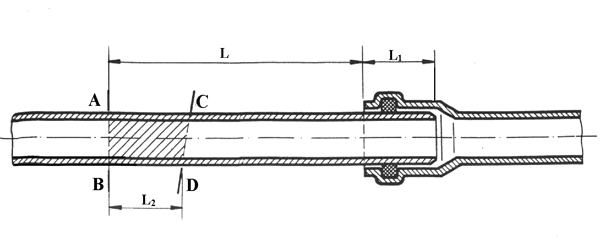

Рис.12. Способ резки для демонтажа соединения
А – В - перпендикулярная
резка
C – D - косая
резка
А
– В – C – D - вырезанный отрезок трубы.
L - расстояние от
прямого разреза до раструба
Длина демонтируемого отрезка трубы зависит как от способа демонтажа и монтажа нового отрезка трубы, способа применяемого устройства для втискивания, так и от условий ремонта.
В такого вида ремонтах используются два способа:
- – с отгибом вверх разрезанной трубы,
- способ II – без отгиба.
Способ I имеет практическое применение для малых диаметров d n = 63-90-110-макс. 160мм в хороших грунтовых условиях, т.е. без грунтовых вод.
Способ II имеет применение для диаметров более 160 мм и при трудных условиях, т.е. при наличии грунтовых вод. Это связано с твердостью труб больших диаметров, что при первом способе потребовало бы рытья длинной траншеи при одновременных трудностях монтажных работ и затрудняло бы укладку трубы на предыдущем основании с определенным уклоном.
Способ I – отгиб перерезанного конца трубы в направлении „d”, позволяющий при помощи рычага (рис. 13) вытянуть из раструба отрезок трубы, предназначенный для удаления.

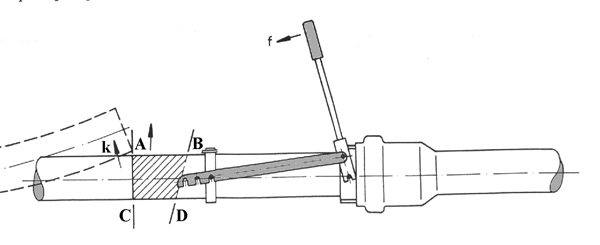

Рис.13. Демонтаж соединения
Способом I с отгибом разрезанной трубы
А – В – C – D – отрезок вырезанной трубы
k - направление отгиба конца трубы
f - направление оборота рычага
Е - отрезок вынимаемой трубы
Величина отгиба в направлении „k” должна давать возможность подсунуть
демонтируемый отрезок „Е” под отогнутый конец трубы.
После демонтажа соединения следует вынуть поврежденное уплотнительное кольцо
из раструба, тщательно очистить канавку и вложить новый уплотнитель.
Затем приготовить новый отрезок трубы из PVC-U, отвечающей размеру вынутого
отрезка с оставлением свободного пространства: L1 = (L + 1м) – 20-30мм.
На оставшийся в траншее конец трубы, а также на гладкие концы нового отрезка
следует нанести фаски и приготовить к монтажу.
Во время монтажа гладкие концы необходимо смазать тальком или другим,
предлагаемым производителем труб средством, уменьшающим трение, но ни в коем
случае маслами или тавотом.
Дальнейшие действия, связанные с монтажом нового отрезка трубы из PVC-U зависят от типа применяемых уплотнителей в раструбной муфте:
уплотнители с круглым сечением (вариант I) или в виде губ (вариант II).
Вариант I
На оставшийся конец трубы следует натянуть на всю длину раструбную муфту (NP-S-P) с заложенными уплотнительными кольцами. На место вынутого отрезка трубы следует всадить в раструб приготовленный новый отрезок на обозначенную на трубе глубину.
Во время монтажа соединения в раструбе второй конец с надвинутой раструбной муфтой остается отогнутым вверх. После вмонтировки гладкого конца трубы в раструб следует отогнутый конец выпрямить до совпадения с вмонтированным ранее в раструб патрубком. Установленные в оси гладкие концы трубы и патрубка следует соединить при помощи раструбной муфты, которая передвигается в сторону раструба трубы до отметки (заранее приготовленной), которая гарантирует позицию зазора посередине длины муфты.

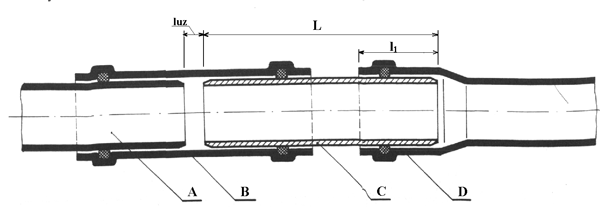

Рис. 14. Замена уплотнительного кольца в раструбе.
А – гладкий конец отрезанного конца трубы
В – раструбная муфта
С – патрубок длиной n
D – раструб трубы, в котором заменено уплотнитель
Зазор стыка, обозначенный на рисунке должен иметь 20-30мм.
Вариант II
Монтаж нового отрезка трубы в принципе не отличается от первого способа, с тем, что при применении уплотнителей в форме губ необходимо применить дополнительно монтажный гладкий патрубок. Вариант II основан на выполнении замены уплотнителя без нарушения оси трубы, без отгиба разрезанной трубы, что в ряде случаев трудно или вообще невозможно выполнить. Демонтаж соединения для устранения уплотнителя из раструба аналогичен варианту I, с тем, что длина отрезка трубы , 12 устраняемого в первую очередь, должна отвечать длине равной глубине втиска для данного диаметра, т.е. 1м+ 20 ± 30 мм. Значения зависят как от типа труб, а прежде всего их диаметра, и составляют, например для d м = 110 до 400 мм от 60 до 220 мм. В связи с этим длина удаляемых отрезков труб 12 должна составлять от 90 до 250 мм. Устранение в первую очередь отрезка трубы А – В – C – D с указанными выше размерами, позваляет вынуть из раструба демонтируемый отрезок трубы длиной L + 1м с применением рычага – без отгибания обрезанной трубы. Подготовка гладких концов оставшейся в траншее трубы, как и нового отрезка трубы, замена поврежденного уплотнителя и монтаж согласно Способа I, принимая во внимание способ монтажа раструбной муфты при использовании уплотнителя в форме губ.
3.4. Замена поврежденного раструба
Поврежденный раструб трубы из PVC-U не подлежит ремонту. Отсутствие герметичности можно устранить только путем вырезки раструба вместе с находящимся в нем гладким концом трубы. Технология ремонта аналогична с ремонтом продольного повреждения. Длина устраняемого отрезка L должна иметь минимум тр длины соответствующей раструбной муфты , а кроме того зависит от технических условий применения рычага или иного устройства.

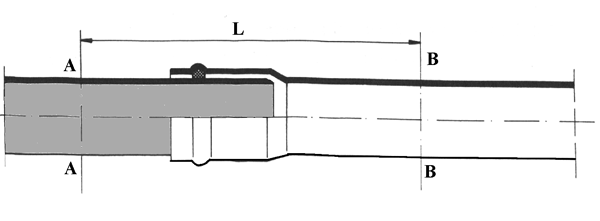

Рис. 15. Вырезка раструба канализационной трубы
